O que é Termopar de Isolação Mineral?

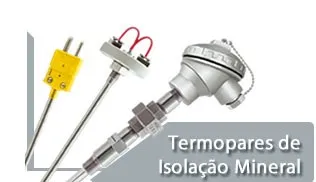

Foto ilustrativa Termopar de Isolação Mineral
O termopar de isolação mineral é um instrumento que é constituído por um ou dois pares termoelétricos. Estes pares termoelétricos costumam ser envolvidos por um pó isolante de óxido de magnésio, altamente compactado em uma bainha externa metálica.
Devido a este tipo de constituição do termopar de isolação mineral, estes condutores do par termoelétrico ficam completamente protegidos contra a atmosfera exterior, fazendo com que a durabilidade do termopar de isolação mineral dependa da resistência à corrosão da sua bainha e não da resistência à corrosão dos condutores. Por causa destas características, a escolha do material da bainha é um fator de grande importância nas suas especificações.
A estabilidade da Força Eletromotriz do termopar de isolação mineral é caracterizada em função de seus condutores ficarem totalmente protegidos contra a ação de gases e outras condições ambientais, que normalmente são as grandes responsáveis por causar oxidação e, consequentemente, a perda de Força Eletromotriz que deve ser gerada.
Características especiais do termopar de isolação mineral
Foto ilustrativa Termopar de Isolação Mineral
O processo de fabricação permite a produção de um termopar de isolação mineral com bainhas de diâmetro externo de até 1,0mm, torna possível que seja realizada a medição de temperaturas em lugares que não eram anteriormente possíveis com os chamados termopares convencionais. Esta bainha metálica permite ainda a impermeabilidade do termopar de isolação mineral a elementos como a água, o óleo e o gás.
Outra vantagem dos termopares de isolação mineral está em sua fácil instalação devido ao fato de sua estrutura ser formada por um cabo maleável, por ser um instrumento de pequena dimensão, de longo comprimento e de grande resistência mecânica.
É válido ressaltar que a pequena massa e a alta condutividade térmica do pó de óxido de magnésio que faz parte da constituição do termopar de isolação mineral, proporcionam ao mesmo um tempo de resposta que é virtualmente igual ao de um termopar descoberto e de dimensão equivalente.
Resistência de isolação elevada e blindagem eletrostática
A resistência de um termopar de isolação mineral costuma ser muito grande, suportando uma grande variação de temperaturas extremas. Por fim, também é importante saber que a bainha do termopar de isolação mineral, quando devidamente aterrada, oferece uma perfeita blindagem eletrostática ao par termoelétrico.
